梯形渠成型機
-
梯形水渠全自動現澆成型機利用液壓系統給混凝土推力，機械通過混凝土的反作用力實現自動形狀，梯形水渠一次成型，施工速度快，節省人工成本。
現場施工視頻：有，請聯系業務人員。
機器價格：溝渠尺寸大小定制，一機一渠。
行走速度：60米/小時，4天發貨。
產品詳細
梯形渠成型機設備，是一款現澆一次成型的溝渠成型機，可以成型水槽規格的機器，現澆水渠機施工快，適用于輸水渠道的砌制成型；相比依靠模具來灌輸混凝土，然后經過振搗密實后脫模成為一塊塊的混凝土水槽構件，再運輸到工地施工勾縫拼接成渠道，施工效率沒有現澆型高。
河南豫信致誠生產的全自動一次性現澆成型機廣泛應用于農田灌溉，道路兩側排水等排灌工程。
梯形渠成型機
一、設備結構
組成部分分為液壓泵站、整套模具、柴油機發電機，每一個部件都有其不可代替的作用，柴油機發電機和液壓泵站是主系統部分，模具是成型部分。
本實用新型主要由導向模、下料機構、振動模與振動器、修光拖模和動力源組成。成型機前后兩端安裝有可由絲杠調節升降的行走軸和行走輪，使機器移動方便，工作阻力小。下料箱內的分料絞龍由中間的平行絞龍和兩側的螺旋絞龍組成，振動模中裝有上下兩個振動器，經過均勻下料、二次攪拌、強力振動，使渠道成型表面質量較好。

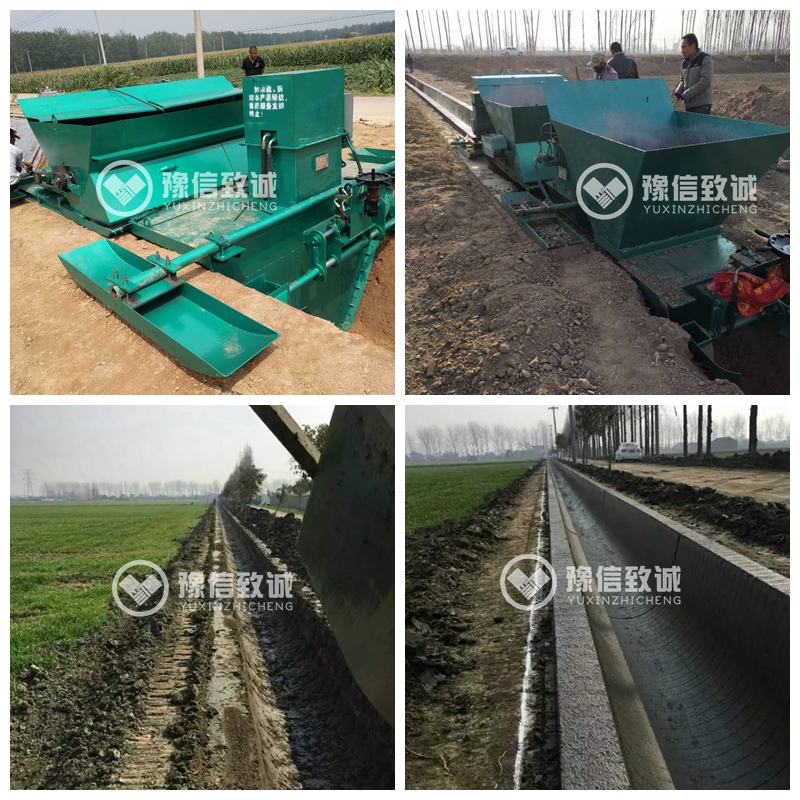

梯形自走式水渠成型機
設備采用高幅震動和液壓的完美結合，對各種調配的混泥土，水泥混凝土進行強制成型。主機結構設計合理，線條流暢，維修方便，運行成本低，U型渠道成型機采用分級式油箱結構，避免了由于夏天氣溫高液壓油散熱不充分而泛白的現象從而大大提高了機器的使用壽命和不必要的能源損耗，能夠在全幅震動狀態下進行壓模成型，機身絕無震動，燥聲極小，成型材料能夠在最佳的游動狀態下達到最佳的合易性。安裝、檢修方面，施工挖溝深度淺、找坡簡單、易于施工、安裝施工速度快，能夠確保工期。
現澆水渠機設備的局限性也是有的，必須是開闊的地方，能夠配合挖機、鏟車、鉤機等大型機器使用，才能彰顯快速建渠的特點。

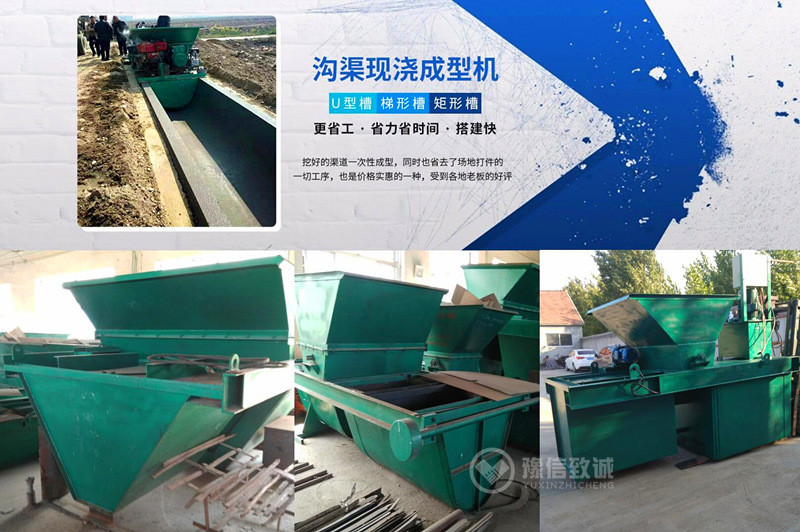

梯形水渠成型機主要部件
二、分類
渠道成型機U型槽成型機設備有三種：現澆式U型渠成型設備、液壓固定式U型槽成型機、移動U型槽成型機。這都是可以做水渠的設備，除了現澆設備以外，都是以水槽預制水泥構件呈現在水渠內的。
三、適應場地和規格
渠底、渠坡、公路等均可使用。（兩側要有20mm寬行走軌道）。設備規格：根據工作面寬度，水渠圖紙，機身長度均可定做。

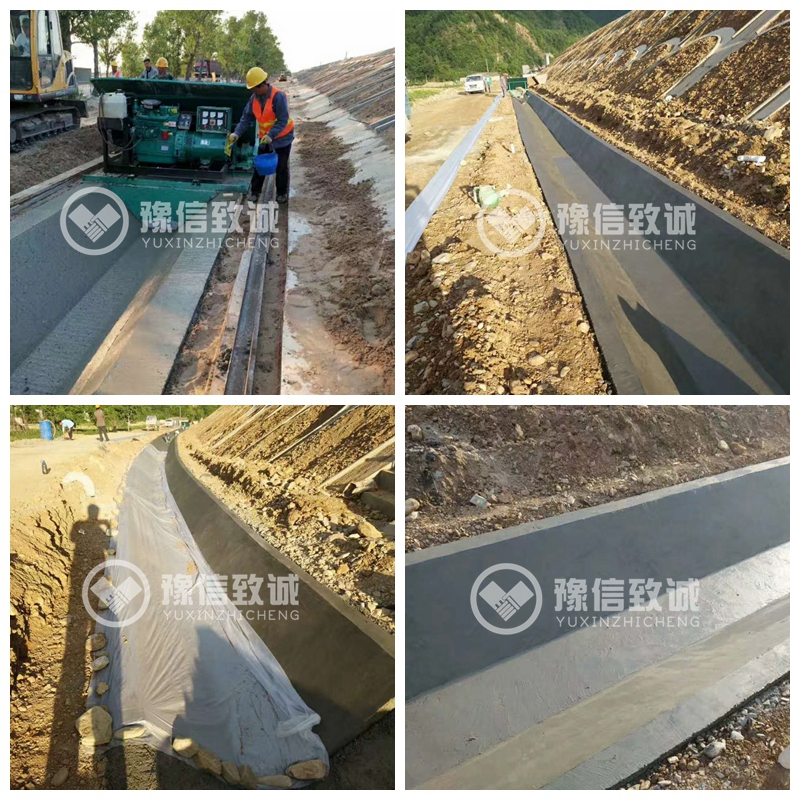

梯形渠成型機在高速公路邊溝澆筑中的應用
四、工作原理
1、產品工作時，首先起動電動振動器為落料做準備；
2、當混凝土通過本機喂料斗進入推進器后，啟動液壓泵站、油缸開始伸縮運動，由推進器將混凝土推進到渠道成型模所形成的U 型空腔內。這時成型模起內模胎作用，成型混凝土吸附在經機械鏟刀修理過的渠槽壁上,渠槽壓頂也同時擠壓成形。
3、同時利用電動振動器的振動和液壓油缸的推料，產生擠壓、密實受力而使得機械主體前邊兩側導向滾輪在渠槽兩側安放軌道內進行直線運動，從而實現自動行走的功能。由于油缸的推力和振動器對混凝土的振動，增強了U型渠的密實度和強度，實現U型構件長距離、薄壁厚、強度高、防滲漏、外觀美五大性能的優點。
大型梯形渠澆筑施工案例現場
五、性能特點
本實用新型采用電磁和超聲波雙振動機構，震實效果好，工作噪音低，機械損耗小，同時采用雙曲柄增壓裝置，不僅壓實效果好，而且能耗功率小，成型水渠強度高。
該設備與預制瓦片安裝防滲渠和土?，F場澆筑機械相比，節水55%以上，工作進度提高5~8倍。攻克了預制板防滲渠后期不易于管理，受環境影響較大，易損壞的行業難題。解決了預制U型渠固定架易變形問題也省略了中途轉運的工序，提高了渠身的防凍脹能力。
1、液壓推進式行走裝置、成型效果好。
2、大功率振動器，密實度高，施工、表面光滑。
3、配有名牌發電機，性能穩定，油耗少，使用成本低。
4、整機零配件全部采用國內知名品牌、故障率低。
5、控制箱采用按鈕控制，操作簡單。
6、料斗內裝有螺旋式送料裝置，防止混凝土堆積。
梯形渠成型機在客戶現場
梯形渠成型機客戶現場澆筑完成，成品展示，效果非常好
